机械过滤器/automatic mechanical filter

机械过滤器/mechanical water filter

TYPE:GJA
material:carbon steel
usage: drink water
capacity:100t/h
Product description: Mechanical filter /mechanical water filter, 机械过滤器
INQUIRY

概述】

机械过滤器主要用于离子交换法软化除盐系统中原水悬浮物含量大于5毫克/升时的预处理设备，也可用作水质要求不高的工业给水的粗过滤设备。过滤器的滤料一般为单层滤料（石英砂）和双层滤料（上层为无烟煤，下层为石英砂）。滤料粒径规格根据水质要求而定，用于软化除盐的预处理时，一般单层滤料、碳砂粒径为0.5~1mm，双层滤料、无烟煤粒径0.65~0.77mm，石英砂粒径0.45~0.60mm，滤料层高一般为700~1200mm，其工作状态为压力式。

本设备系串于离子交换之前，起清除原水中悬浮杂质的作用，出水能满足离子交换器的要求，也可用于类似要求的情况。

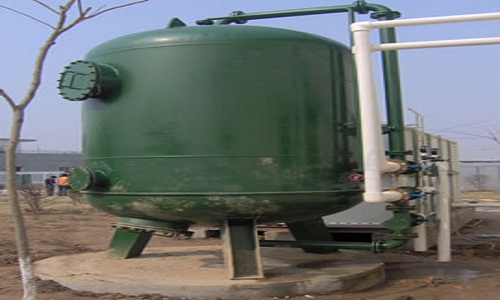

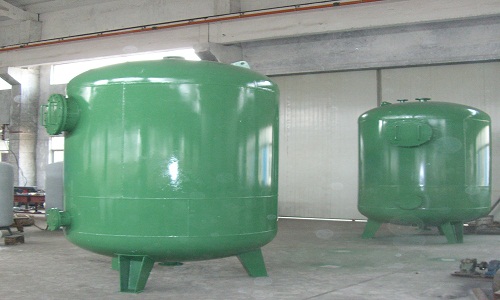

本设备为立式园筒形容器，上、下为椭园形压制封头，底部有三个支柱，本体及管道内壁涂有高强度的防腐保护层，设备内部装有不同颗粒度的石英砂(或无烟煤)过滤材，上部有进水分布装置；下部有穹形孔板，其上亦装有压缩空气管,可供反洗时松动过滤层之用。外部正面有进水,出水，反洗进水及排水等管导和阀门，亦有进、出水取样管阀，取样槽及压力表装置。
【设备规范】

注：进水浊度20mg/l，出水浊度5mg/l，进水浊度10mg/l，出水浊度2mg/l

【附　注】
1、设备配套供货阀门为手动操作，如用户需要自动阀门，订货时洽谈。
2、设备荷重仅供基础设计时参考。
3、设备内部滤料由用户自理。
4、订货时请注明产品名称、型号及数量。

Mechanical filter /mechanical water filter

1.instruction

Mechanical filter is used in ion exchanger of softening desalination system as pretreatment. It is also can as primary filter in some industry. filter media usually is one level of quartz sand or two levels of filter media(upside anthracite ,down side quartz sand).

2.specification

in water turbidity 20mg/l，out water turbidity 5mg/l，in water turbidity 10mg/l，out water turbidity 2mg/l

type	diameter （mm）	Out water capacity （m³/h）			temperature （℃）	Filter area （m²）		Flow rate (m/h)		filter media （mm）		size（mm） flange diameter×height			Net weight（kg）
															pvc		pvcfrp
GJA－30	φ300		0.7	4～40			0.07		8～10		700		φ430×1500	45		58
GJA－40	φ400		1.25	4～40			0.125		8～10		700		φ535×1540	70		85
GJA－50	φ500		1.96	4～40			0.196		8～10		700		φ635×1660	98		120
GJA－60	φ600		2.8	4～40			0.283		8～10		700		φ750×1760	130		160
GJA－80	φ800		5	4～40			0.502		8～10		700		φ980×1820			252
GJA－100	φ1000		7.8	4～40			0.785		8～10		700		φ1220×1950			340
