机械格栅/mechanical bar screen/mechanical grille

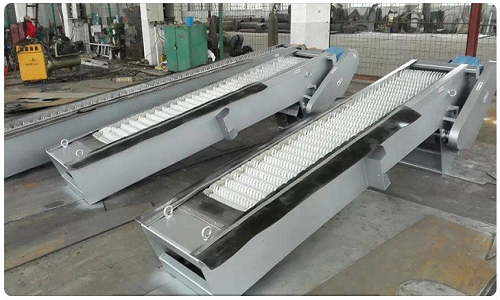

  • 回转机械格械/rotary mechanical bar screen for wastewater treatment
  • 回转机械格械/rotary mechanical bar screen for wastewater treatment
  • 回转机械格械/rotary mechanical bar screen for wastewater treatment
回转机械格械/rotary mechanical bar screen for wastewater treatment回转机械格械/rotary mechanical bar screen for wastewater treatment回转机械格械/rotary mechanical bar screen for wastewater treatment

回转机械格械/rotary mechanical bar screen for wastewater treatment

  • material :stainless steel
  • type:HF300-2200
  • Product description: mechanical bar screen,回转机械格械 Self-cleaning mechanical bar screen
  • INQUIRY




HF系列回转式固液分离机主要用于城镇压污水处理厂、住宅小区预处理装置、市政污水管渠道、自来水厂和电厂冷却水等到进水口处进行杂物分离的设备，还可用于纺织、水果、水产、造纸、酿酒、屠宰、制革等行业的生产工艺中进行水洗或预处理筛分，是一种理想的固-液筛分设备。

性能特点：

    1、驱动装置采用摆线针轮减速机，结构紧凑，运行平稳；

    2、操作简单，可实现手动、自动运行，还可实现远程控制；

    3、设置机械、电气双重过载保护；

    4、齿耙采用ABS、尼龙、不锈钢等材质，满足不同的需要。

工作原理：

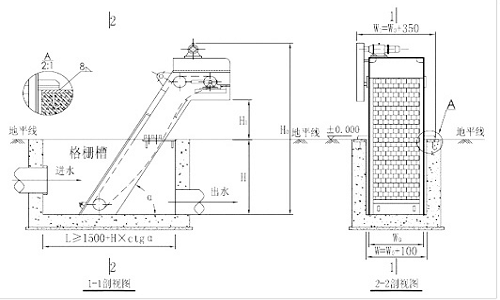

    该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊型耙齿，按一定的排列次序装配在耙齿轴上形 成封闭式耙齿链，其下部安装在进渠水体中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下 而上运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端转向运动时，前、后排耙齿之间产生相对 自清运动，促使杂物依靠重力脱落。


It is installed at water inlet of secondary grill and other water intake units where no large particles are in water.
It is also can be used for industrial and municipal sewage of industries such as paper mill, textile, leather, wine and sugar making, fishing etc.

Chain rotor multi teeth screen waste remover is developed on the basis of advance technology from similar products both at home and abroad.
Several teeth (48 pcs) are uniformly placed on chains with certain space, it moves from back of grill to front so as to push waste to discharging
pole along preventing board where waste can be moved by transferring device or presser.

It is suitable for usage at premier and secondary fence of wastewater inlet of wastewater intake units.

Model

Grille width
(mm)

Machine width
(mm)

Chanel width
(mm)

Grille interstice
(mm)

Grille speed
(m/min)

Discharge height

Grille angle

Power
(KW)

HF300

300

430

500

1-60

2.2

Customize

60-80°

0.75

HF500

500

630

700

1-60

2.2

Customize

60-80°

0.75

HF800

800

930

900

1-60

2.2

Customize

60-80°

1.1

HF1000

1000

1130

1200

1-60

2.2

Customize

60-80°

1.1

HF1200

1200

1330

1400

1-60

2.2

Customize

60-80°

1.5

HF1500

1500

1630

1700

1-60

2.2

Customize

60-80°

1.5

HF1800

1800

2090

2210

1-60

2.2

Customize

60-80°

2.2

HF2200

2200

2490

2610

1-60

2.2

Customize

60-80°

3.0
