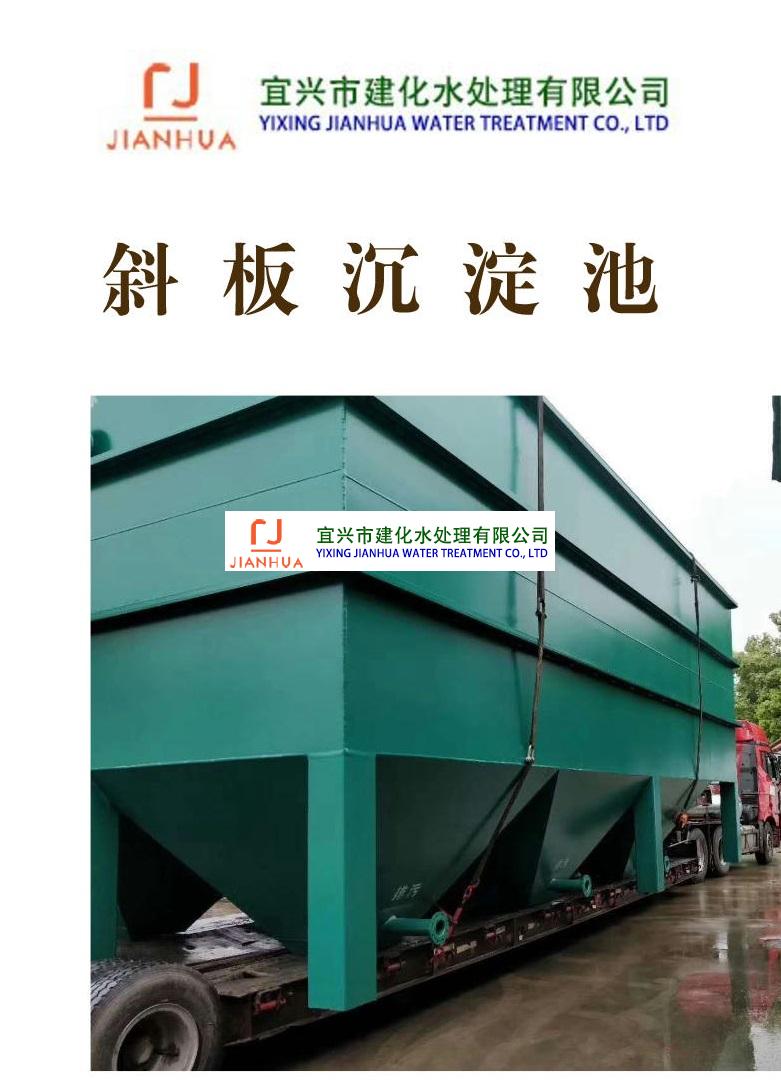

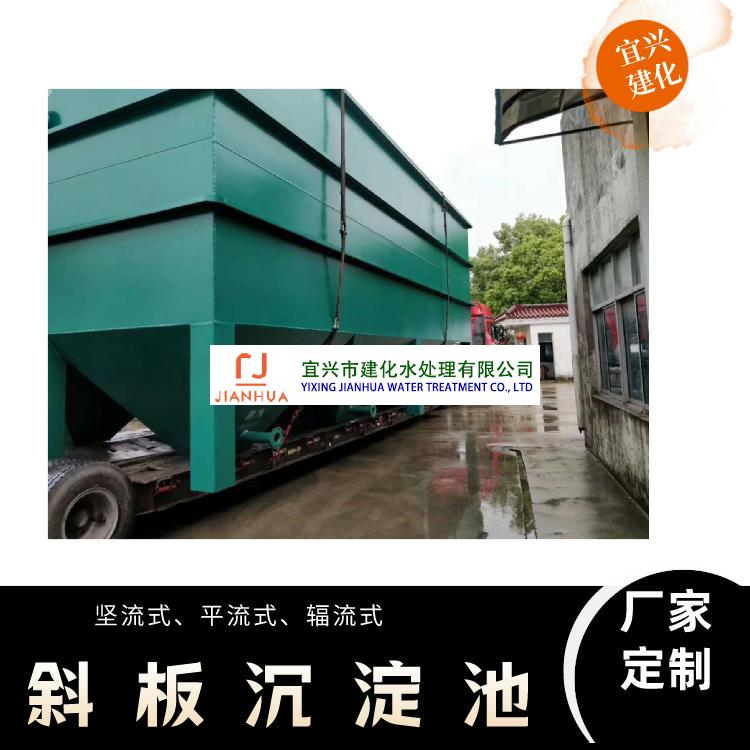

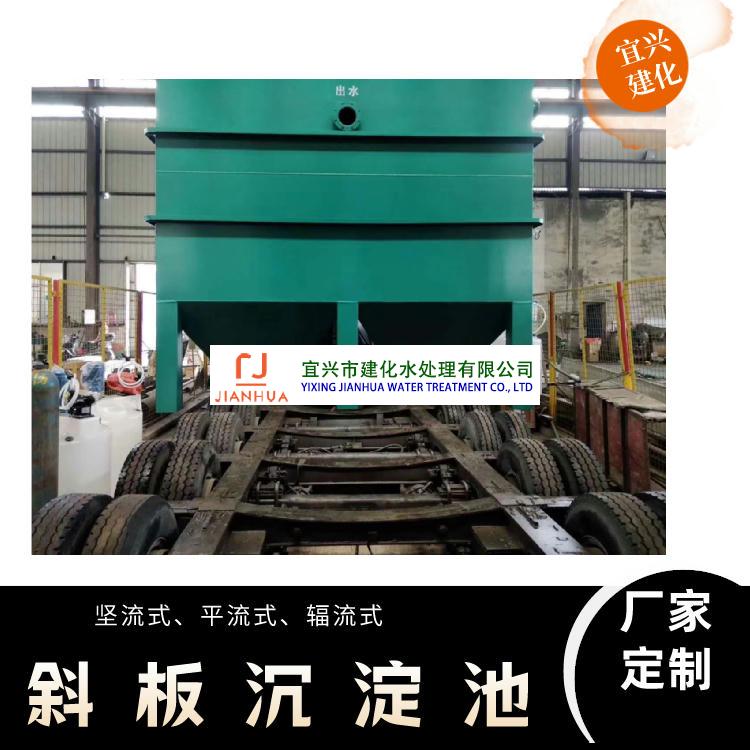

斜板沉淀池 一体化平流竖流式斜板沉淀池 污水处理初沉池活性污泥沉淀池沉淀器/sedimentation tank for sewage treatment

斜板（管）沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池；也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板，使水中悬浮杂质在斜板或斜管中进行沉淀，水沿斜板或斜管上升流动，分离出的泥渣在重力作用下沿着斜板（管）向下滑至池底，再集中排出。这种池子可以提高沉淀效率50～60%，在同一面积上可提高处理能力3～5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加凝聚剂。 斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组建，便原水中的悬浮物，固体物或经投加混凝剂后形成的絮体矾花，在斜管底侧表面积积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出，可直接排放或回用

（二）设备特点

1、结构简单、无易损件、经久耐用、减少维修。 2、运行稳定、容易操作。 3、动力少、节约能源。 4、占地省、投资少、上马快、效率高。5停留时间短，沉淀效果高，处理效率高，曝气强度低，不需污泥回流。

（三）使用范围

1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准。 2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。 3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。 4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。 5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。

（四）技术参数

（五）结构简介

1.斜管、斜板材料：玻璃钢（FRP）聚氯乙烯（PVC）聚乙烯（PE）聚丙烯（PP）
2.斜管断面一般为正六边形，斜板断面可为平行板，亦可为正弦波形板。
3.斜管（板）顶部以上清水区高度为1.0— 1.5m，底部以下配水区高度不小于1.0—1.5m。机械排泥时，配水区高度应大于1.6m，便于安装和检修。
4.斜管（板）中水流的Re数小于500，Fr数为10-3—10-5，
5.斜管设计流速为1.0—4.0mm/s，斜板为10-20mm/s。

（六）安装使用
1.斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定，波形斜板用穿心螺杆固定。
2.安装时倾斜方向不应使水流直冲斜管（板）。
3.定期冲洗，合理管理，降低因生物膜疯长引起堵塞现象。
4.斜管（板）平面不得承受集中负荷。
5.不得在安装有斜管（板）区域内使用明火。

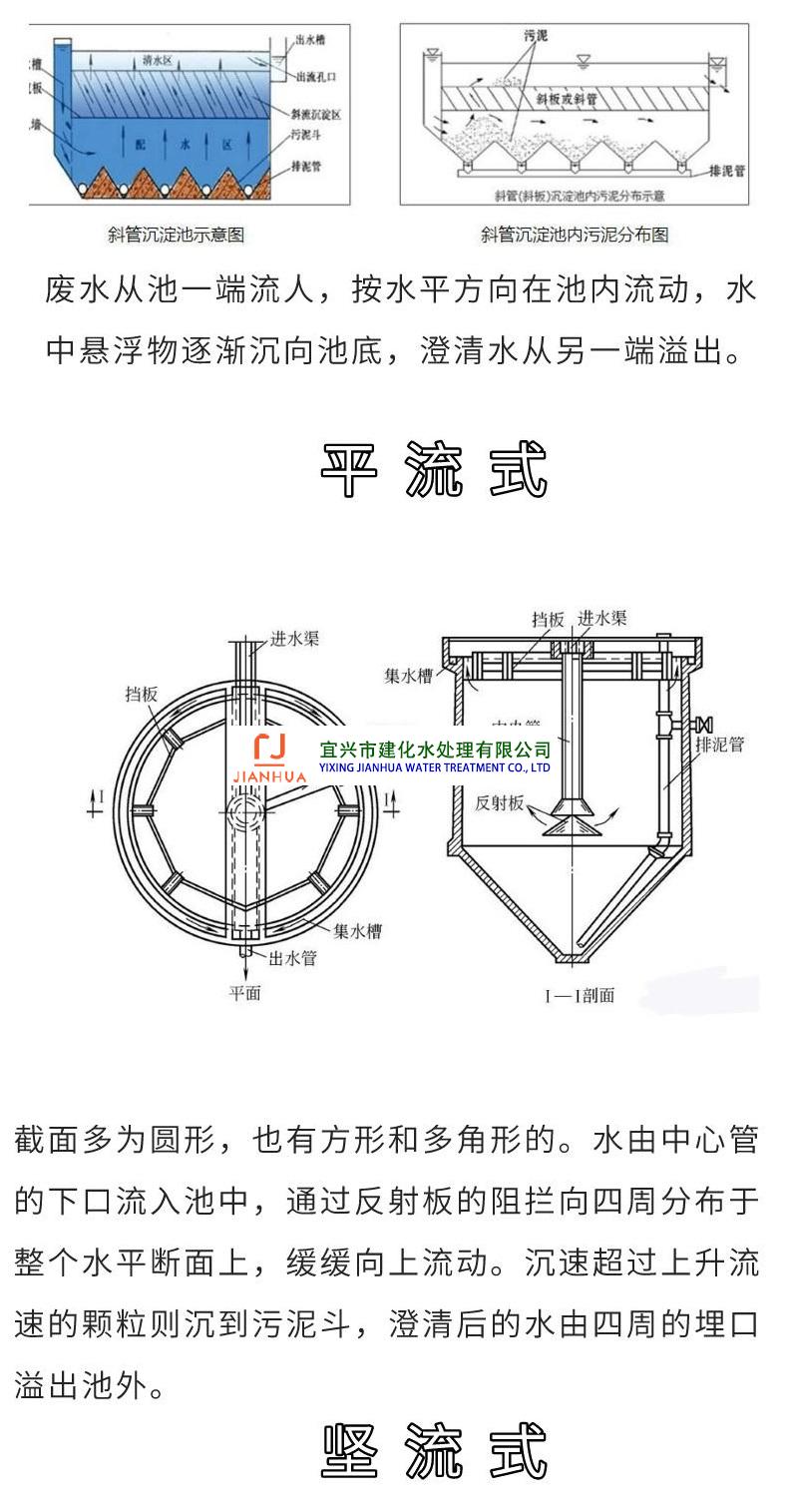

（七）工艺流程

sedimentation tank for sewage treatment, settling tank

This device is a high-efficiency combination type sedimentation tank designed on the basis of shallow tank theory. With dense plates or tubes in depression area, suspended impurities will sediment while water flow along those plates or tubes. Separated sludge will settle to the tank bottom by gravity and be discharged from there. The tank can increase efficiency 50%-60% or treating capacity 3-5 times on the same area. It is used for waste water treatment of electroplate, ore dressing, printing, leather, food, chemical industry and so on.
